教你如何查看线路板的层数

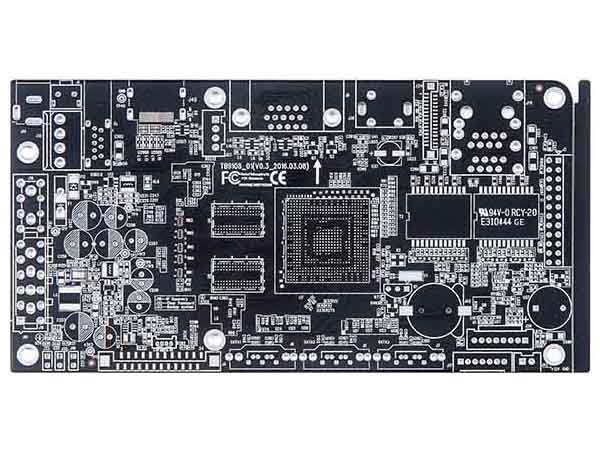

PCB线路板是怎样做出来的?PCB板本身的基板是由绝缘隔热、并不易弯曲的原料所制作成。在外表能够看到的细微线路材料是铜箔，原本铜箔是掩盖在整个PCB板上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细微线路了。这些线路被称作导线或称布线，并用来提供PCB板上零件的电路衔接。一般PCB板的色彩都是绿色或是棕色，这是阻焊漆的色彩。是绝缘的防护层，能够维护铜线，也能够防止零件被焊到不正确的当地。
现在主板和显卡上都选用多层板，大大增加了能够布线的面积。多层板用上了更多单或双面的布线板，并在每层板间放进一层绝缘层后压合。PCB板的层数就代表了有几层独立的布线层，一般层数都是偶数，而且包括最外侧的两层，常见的PCB板一般是4～8层的结构。很多PCB板的层数能够经过观看PCB板的切面看出来。但实际上，没有人能有这么好的眼力。所以，下面再教大家一种方法。
多层板的电路衔接是经过埋孔和盲孔技术，主板和显示卡大多运用4层的PCB板，也有些是选用6、8层，甚至10层的PCB板。要想看出是PCB有多少层，经过调查导孔就能够辩识，因为在主板和显示卡上运用的4层板是第1、第4层走线，其他几层另有用途（地线和电源）。所以，同双层板一样，导孔会打穿PCB板。假如有的导孔在PCB板正面出现，却在不和找不到，那么就一定是6/8层板了。假如PCB板的正不和都能找到相同的导孔，自然就是4层板了。
文章源自 江门单双面线路板 http://www.yonghongpcb.com
-
