江门单双面线路板的原理图

2020-09-09 2045

1、现在有多种专用的PCB制图软件,如Protel等,能够绘制多层(包含双面)电路板图,多层之间在方位上是对准的,并有过孔将各层之间的线路连通,完结穿插布线,便利排版。排版完结后能够交由专注制板厂成特定电路的电路板。

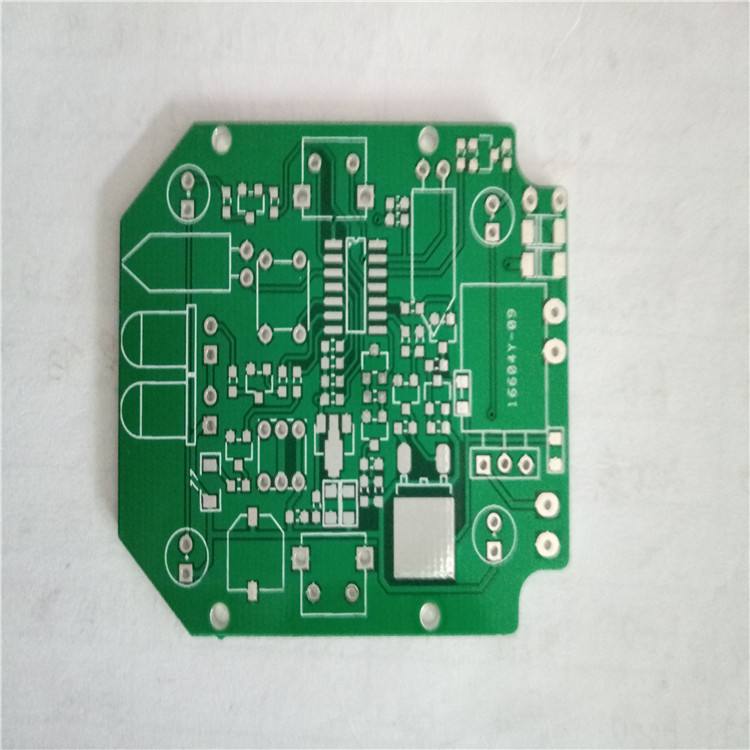

  江门单双面线路板

2、双面电路板要反过来绘制成电路原理图,能够分两步。首先:先把首要元器件如IC等的符号按电路板的方位画到纸上,把各脚连线及外围元件恰当布置并画下,完结草图。然后:剖析一下原理,按习气画法把电路图收拾好。也能够凭借电路原理图软件,排上元器件后进行连线,然后利用其主动排版功用进行收拾。

  双面板两面的线条要准确对位,能够用镊子的两个尖定位、手电光透射、万用表测量通断等方法,确认焊点和线条的连通和走向,必要时还要拆下元器件来观察其下面的线条走向。

  文章源自:江门单双面线路板 http://www.yonghongpcb.com/
