线路板的短路六种检查方法

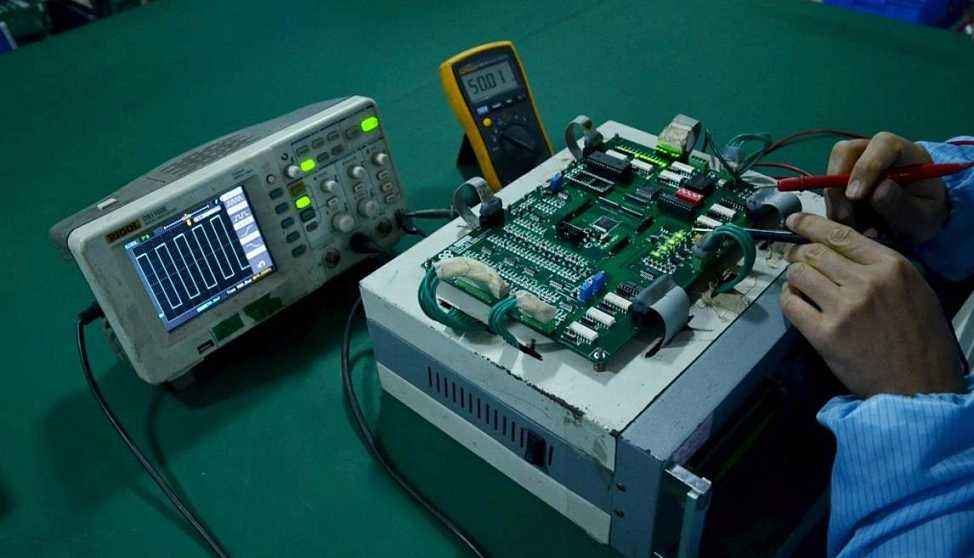

一、电脑上翻开PCB设计图，把短路的网络点亮，看看什么地方离得近，连到一块。特别要注意IC内部的短路。
二、假如是人工焊接，要养成好的习惯：
1、焊接前要目视查看一遍PCB板，并用万用表查看要害电路（特别是电源与地）是否短路；
2、每次焊接完一个芯片就用万用表测一下电源和地是否短路；
3、焊接时不要乱甩烙铁，假如把焊锡甩到芯片的焊脚上（特别是表贴元件），就不简单查到。
三、发现有短路现象。拿一块板来割线（特别合适单/双层板），割线后将每部分功能块分别通电,逐渐扫除。
四、运用短路定位分析仪器
五、假如有BGA芯片，由于所有焊点被芯片掩盖看不见，而且又是多层板（4层以上），因而在设计时将每个芯片的电源分割开，用磁珠或0欧电阻连接，这样出现电源与地短路时，断开磁珠检测，很简单定位到某一芯片。由于BGA的焊接难度大，假如不是机器主动焊接，稍不注意就会把相邻的电源与地两个焊球短路。
六、小尺度的表贴电容焊接时一定要当心，特别是电源滤波电容（103或104），数量多，很简单造成电源与地短路。当然，有时命运不好，会遇到电容自身是短路的，方法是焊接前先将电容检测一遍。
文章源自：江门单双面线路板 http://www.yonghongpcb.com/
-
