线路板厂家：多层电路板与双面板区别

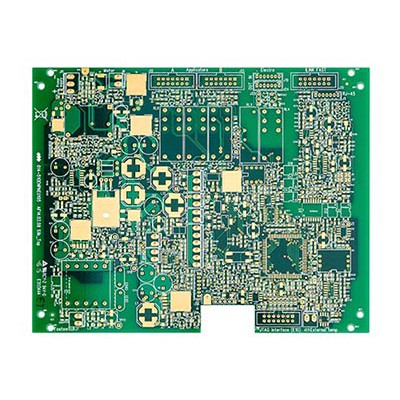

什么是双面线路板
双面线路板的双面都有布线，不过要用上双面的导线，要在双面间有适当的电路衔接才行，这种电路间的“桥梁”叫做导孔。导孔是在线路板上，涂上金属的小洞它可以与双面的导线相衔接。由于双面板的面积比单面板大了一倍，双面板解决了单面板中由于布线交错的难点，它更适合用在比单面板更杂乱的电路上。
什么是多层线路板
为了增加可以布线的面积，多层板用上了更多单或双面的布线板。它是用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，经过定位体系及绝缘粘结资料交替在一起且导电图形按规划要求进行互连的印刷线路板就成为四层、六层印刷电路板了，它也有别的一个名称叫作“多层印刷线路板”。板的层数并不代表有几层独立的布线层，在特别情况下会参加空层来控制板厚，通常层数都是偶数，而且包含外侧的两层大部分的主机板都是4到8层的结构。由于PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过假如仔细观察主机板，还是可以看出来。
多层板相比双面板的不同就是增加了内部电源层(保持内电层)和接地层，电源和地线网络主要在电源层上布线，多层板布线主要还是以顶层和底层为主，以中间布线层为辅，多层板的规划与双面板的规划办法根本相同，其关键在于怎么优化内电层的布线，使电路板的布线更合理，电磁兼容性要好，多层电路板与双面板区别在于，双面板的压板资料只有P片和Cu箔;多层板的压板资料既有P片和外层的两个Cu箔，还有P片之间的内层板，多层板的出产多了内层板的出产制作。内层板的制作与外层板大体类似。
