线路板厂家:电路板高频电路布线技巧

2021-11-09 51

  高频电路器件管脚间的引线层间交替越少越好

  所谓“引线的层间交替越少越好”是指元件连接过程中所用的过孔(Via)越少越好。一个过孔可带来约0.5pF的分布电容,减少过孔数能显着进步速度和减少数据犯错的可能性。

  高频电路器件管脚间的引线越短越好

  信号的辐射强度是和信号线的走线长度成正比的,高频的信号引线越长,它就越轻易耦合到靠近它的元器件上去,所以对于诸如信号的时钟、晶振、DDR的数据、LVDS线、USB线、HDMI线等高频信号线都是要求尽可能的走线越短越好。

  高速电子器件管脚间的引线弯折越少越好

  高频电路布线的引线采用全直线,需要转折,可用45度折线或者圆弧转折,这种要求在低频电路中仅仅用于进步铜箔的固着强度,而在高频电路中,知足这一要求却可以减少高频信号对外的发射和相互间的耦合。

  留意信号线近间隔平行走线引入的“串扰”

  高频电路布线要留意信号线近间隔平行走线所引入的“串扰”,串扰是指没有直接连接的信号线之间的耦合现象。因为高频信号沿着传输线是以电磁波的形式传输的,信号线会起到天线的作用,电磁场的能量会在传输线的附近发射,信号之间因为电磁场的相互耦合而产生的不期望的噪声信号称为串扰(Crosstalk)。PCB板层的参数、信号线的间距、驱动端和接收真个电气特性以及信号线端接方式对串扰都有影响。所认为了减少高频信号的串扰,在布线的时候要求尽可能的做到以下几点:

  (1)在布线空间答应的前提下,在串扰较严峻的两条线之间插入一条地线或地平面,可以起到隔离的作用而减少串扰;

  (2)当信号线附近的空间本身就存在时变的电磁场时,若无法避免平行分布,可在平行信号线的反面布置大面积“地”来大幅减少干扰;

  (3)在布线空间许可的条件下,加大相邻信号线间的间距,减小信号线的平行长度,时钟线尽量与枢纽信号线垂直而不要平行;

  (4)假如统一层内的平行走线几乎无法避免,在相邻两个层,走线的方向务必却为相互垂直;

  (5)在数字电路中,通常的时钟信号都是边缘变化快的信号,对外串扰大。所以在设计中,时钟线宜用地线包抄起来并多打地线孔来减少分布电容,从而减少串扰;

  (6)对高频信号时钟尽量使用低电压差分时钟信号并包地方式,需要留意包地打孔的完整性;

  (7)闲置不用的输入端不要悬空,而是将其接地或接电源(电源在高频信号回路中也是地),由于悬空的线有可能等效于发射天线,接地就能按捺发射。实践证实,用这种办法除去串扰有时能立刻出效果。

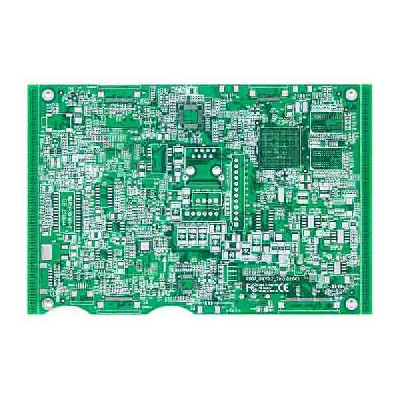

线路板厂家

  高频数字信号的地线和模拟信号地线做隔离

  模拟地线、数字地线等接往公共地线时要用高频扼流磁珠连接或者直接隔离并选择合适的地方单点互联。高频数字信号的地线的地电位一般是不一致的,两者直接经常存在电压差,而且,高频数字信号的地线还经常带有非常丰硕的高频信号的谐波分量,当直接连接数字信号地线和模拟信号地线时,高频信号的谐波就会通过地线耦合的方式对模拟信号进行干扰。所以通常情况下,对高频数字信号的地线和模拟信号的地线是要做隔离的,可以采用在合适位置单点互联的方式,或者采用高频扼流磁珠互联的方式。

  集成电路块的电源引脚增加高频退藕电容

  每个集成电路块的电源引脚就近增一个高频退藕电容。增加电源引脚的高频退藕电容,可以按捺电源引脚上的高频谐波形成干扰。

  避免走线形成的环路

  各类高频信号走线尽量不要形成环路,若无法避免则应使环路面积尽量小。

  必需保证良好的信号阻抗匹配

  信号在传输的过程中,当阻抗不匹配的时候,信号就会在传输通道中发生信号的反射,反射会使合成信号形成过冲,导致信号在逻辑门限四周波动。
