1、目测法

　　考虑到PCB电路板中的各层都亲近的结合，一般来说不太容易判定实践数目，可是假如细心调查板卡断层，仍是可以辨别出来。细心点咱们会看到PCB电路板之间夹着一层或多层白色的物质，实践上这便是各层之间的绝缘层，用于保证不同PCB电路板层之间不会出现短路的问题。这是由于现阶段的多层PCB电路板板都用上了更多单或双面的布线板，并在每层板间放进一层绝缘层后压合，PCB电路板板的层数就代表了有多层独立的布线层，而层与层之间的绝缘层就成为了咱们用以判别PCB电路板的层数直观的办法。

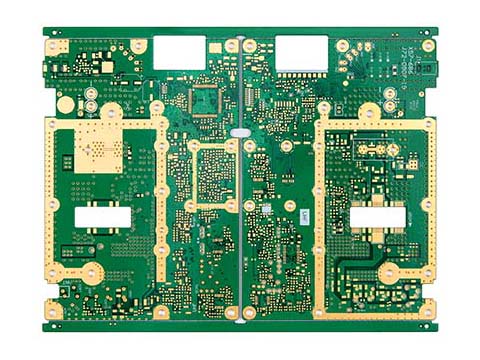

　　2、导孔和盲孔对光法

　　导孔对光法使用PCB电路板上“导孔”来辨认PCB电路板层数。其原理主要是考虑到多层PCB电路板的电路衔接都选用了导孔技术。咱们要想判定PCB电路板有多少层，通过调查导孔就可以辩识。

　　在基本的PCB电路板（单面母板）上，零件都集中化在其间一边，导线则都集中化在另一面。假如要选用多层板，那样就须要在板子上打孔，如此一来元件针脚才可以穿过板子到另一面，因此导孔会打穿PCB电路板板。因此咱们可以看见零件的针脚是焊在另一面上的。

　　例如板卡选用的是4层板，那样就须要在1和4层（信号层）走线，其他多层还有用途（地线层和电源层），将信号层放在电源层和接地层的两边的目的为如此一来既可以防止相互之间的搅扰，又便于对信号线做出批改。假如有的板卡导孔在PCB电路板板正面出现，却在背面找不着，那样就一定是6/8层板了。假如PCB电路板板的正反两面都能找出相同的导孔，自然便是4层板了。

　　可是现阶段许多板卡厂商选用了别的一类走线办法，便是只衔接其间某些线路，而在走线中选用了埋孔和盲孔技术。盲孔便是将多层内部PCB电路板与表层PCB电路板衔接，不穿透整个电路板。

　　埋孔则只衔接内部的PCB电路板，因此仅从表层是基本看不出来的。考虑到盲孔不需贯穿整个PCB电路板，假如是六层或者以上，将板卡迎着光源去看，光线是不会透过来的。因此曾经相同有一类非常流行的说法：依据过孔能否漏光来判别四层与六层或以上PCB电路板。这种办法有其道理，相同有不太适用的当地，可以作为一类参考的办法。

　　3、积累法

　　确切的说，这不是一类办法，而是一类实践经验。可是这却是咱们觉得准确的。咱们可以依据对某些公版PCB电路板板卡的走线和元件的位置来判别PCB电路板的层数。
