单面、双面和多长线路板怎么区分
单面PCB：就是只要PCB板的一面有线路（可以有孔，也可以无孔），另一面为基材或直接绝缘油墨掩盖，无任何线路并且置于强光下整板透光(除去单个板材与工艺特殊要求）。横切面只要有线路的一面含有铜箔。
双面PCB：就是一般常见的双面都有线路，靠有铜孔作为链接板双面的“桥”并且置于强光下整个PCB板透光（除去单个板材与特殊工艺要求）。横切面只要PCB板最外双面含有铜箔。

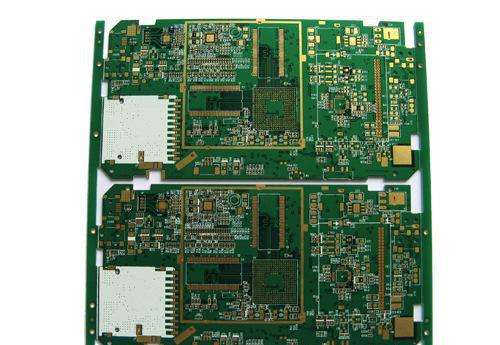

多层PCB： 在双面板的基础上就像“三明治”相同中心还有夹层PCB（看制作才能，一般手机，电脑，家电，轿车的4到12层。军用或航空，定位，8到20层。卫星，导航，火箭等等可以达60层以上，其精密度可想而知。其实CPU在微电子傍边也可以理解为一块超精密的“PCB”。）中心的夹层一般称之为“内层”。多层PCB在强光下整板不透光或许部分透光且不显着，横切面的最外两端和中心位置均含有铜箔。
在单面，双面，多层PCB用同等板材且体积相同的情况下，多层PCB的分量>双面PCB的分量>单面PCB的分量。
